Jenis-Jenis Konektor Fiber Optik dan Fungsinya

Jenis-Jenis Konektor Fiber Optik dan Fungsinya

Dalam instalasi jaringan berbasis fiber optik, salah satu komponen kunci yang menentukan performa dan kompatibilitas sistem adalah konektor fiber optik. Konektor ini berfungsi untuk menyambungkan kabel fiber ke perangkat atau kabel lain tanpa kehilangan sinyal. Artikel ini akan membahas berbagai jenis konektor fiber, keunggulan masing-masing, serta fungsinya dalam lingkungan seperti FTTH (Fiber to the Home), data center, dan jaringan enterprise.

Apa Itu Konektor Fiber Optik?

Konektor fiber optik adalah perangkat kecil yang dipasang di ujung kabel fiber untuk menghubungkan dua serat optik secara akurat. Tujuan utamanya adalah memastikan bahwa cahaya yang ditransmisikan dari satu serat ke serat lainnya tidak mengalami kebocoran atau penyimpangan yang besar.

Konektor ini memungkinkan instalasi menjadi lebih fleksibel, memungkinkan plug and play serta pemeliharaan yang lebih cepat dibandingkan sambungan permanen seperti splicing.

Jenis-Jenis Konektor Fiber Optik yang Umum Digunakan

1. SC (Subscriber Connector)

• Bentuk persegi, sistem push-pull

• Umum digunakan dalam instalasi FTTH dan perangkat jaringan optik (seperti ONT)

Fungsi:

• Menyambungkan kabel fiber single mode

• Digunakan pada port OLT dan ONT di jaringan FTTH

Keunggulan:

• Pemasangan cepat

• Cocok untuk panel distribusi besar

2. LC (Lucent Connector)

• Ukuran kecil, sistem latch (klik)

• Lebih kecil dari SC, ideal untuk port berukuran padat

Fungsi:

• Digunakan di switch jaringan, router, dan transceiver SFP

• Cocok untuk high-density patch panel

Keunggulan:

• Desain mini untuk ruang terbatas

• Presisi tinggi, sangat cocok untuk jaringan data center

3. ST (Straight Tip)

• Bentuk silinder, sistem bayonet twist-lock

• Populer di awal pengembangan fiber optik

Fungsi:

• Umumnya digunakan dalam jaringan LAN atau sistem CCTV fiber lama

Kekurangan:

• Kurang cocok untuk aplikasi modern karena ukurannya besar

• Kurang tahan terhadap guncangan

4. FC (Ferrule Connector)

• Ulir sekrup (threaded), bentuk kokoh

• Stabil di lingkungan dengan getaran tinggi

Fungsi:

• Digunakan dalam aplikasi industri, laboratorium, dan peralatan pengujian

Keunggulan:

• Sangat stabil untuk sambungan permanen

• Minim interferensi dari getaran

5. MPO/MTP (Multi-Fiber Push-On/Pull-Off)

• Menyambungkan banyak serat sekaligus (8, 12, 24 serat dalam satu konektor)

• Umum digunakan di data center dan jaringan backbone FTTH

Fungsi:

• Menyederhanakan sambungan kabel multi-core

• Mendukung transmisi data berkecepatan tinggi (40G/100G/400G)

Keunggulan:

• Efisien, hemat ruang

• Ideal untuk kebutuhan bandwidth tinggi dan future-proof

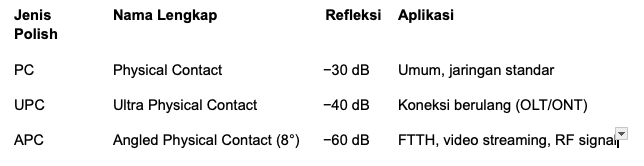

Tipe Polish Konektor dan Pengaruhnya terhadap Kinerja

Selain bentuk konektor, tipe polishing ujung ferrule juga berpengaruh pada performa koneksi:Catatan


: Konektor APC (berwarna hijau) hanya bisa dipasangkan dengan konektor APC, dan tidak bisa dicampur dengan tipe PC/UPC.

Konektor Single Mode vs Multimode

Single Mode Konektor

• Biasanya berwarna biru (UPC) atau hijau (APC)

• Digunakan dalam jarak jauh dan bandwidth tinggi

• Contoh: SC/APC, LC/UPC

Multimode Konektor

• Biasanya berwarna beige (OM1/OM2) atau aqua (OM3/OM4)

• Digunakan untuk jarak pendek, seperti LAN dan data center internal

• Contoh: LC, SC, ST multimode

Tips Memilih Konektor Fiber Optik untuk Jaringan FTTH

1. Periksa tipe port perangkat: Sesuaikan dengan port ONT, OLT, atau transceiver

2. Tentukan polish yang dibutuhkan: Gunakan APC untuk sinyal video atau VoIP

3. Gunakan konektor berkualitas: Hindari konektor murah yang mudah longgar atau reflektif tinggi

4. Gunakan warna sebagai penanda: Hindari salah sambung antar tipe polish

5. Pertimbangkan densitas panel: Gunakan LC jika membutuhkan port dalam jumlah banyak

Tren dan Inovasi Konektor Fiber Optik

Dengan meningkatnya kebutuhan bandwidth, inovasi konektor pun berkembang:

• Push-Pull Tab LC: Mudah dilepas tanpa menyentuh badan konektor

• Konektor Field Installable (pre-polished): Instalasi cepat tanpa alat crimping khusus

• MTP PRO: Versi upgrade dari MTP dengan akses manajemen polaritas dan pin otomatis

Inovasi ini sangat membantu dalam instalasi cepat dan efisiensi perawatan di lapangan.

Memilih konektor fiber optik yang tepat adalah langkah penting dalam membangun jaringan FTTH atau jaringan optik lainnya. Baik itu SC, LC, MPO, maupun ST, masing-masing konektor memiliki fungsi, keunggulan, dan batasan tersendiri.

Dengan pemahaman mendalam mengenai jenis konektor fiber dan polesan ujungnya, Anda bisa memastikan bahwa sambungan fiber tetap presisi, minim loss, dan tahan lama. Investasi pada konektor yang sesuai juga mempercepat proses instalasi dan meminimalkan kebutuhan perawatan jangka panjang.
